產品介紹：
XYCD系列自動補水排氣定壓裝置，基本的功能是定壓和補水，智能控制系統使水泵和各類電磁閥有機的配合起來，在各類傳感器的檢測下，實現定壓和自動補水。此外，XYCD系列自動補水排氣定壓裝置具有明顯的排氣能力，其根據物理的原理，通過將系統的壓力水釋放到常壓隔膜罐中，達到排氣的功能，有效的解決循環水中的氣體問題。
功能及原理：
定壓功能:能調節空調水系統由于溫度變化而引起的體積膨脹及收縮。使空調水系統壓力設定點壓力恒定；通過壓力傳感器實時檢測系統壓力，并輸出信號給微處理中心，開啟溢流電磁閥減壓或開啟定壓泵補壓，從而穩定系統壓力，確保中央空調系統的穩定的工作；
排氣功能：高壓循環水在排氣過程中進入常壓罐進行減壓，氣水分離，析出氣體經排氣閥排入大氣，不僅能排出系統中的氣體還能排出補水中的氣體；
補水功能：由于排出氣體和系統滴漏等原因所損失的水可以被控制單元實時監控，一旦低于設定值時，既由定壓泵從隔膜罐中自動抽水補充。隔膜罐中水量的多少可通過秤重傳感器來實時監控，確保水量在安裝時設定的水壓量。

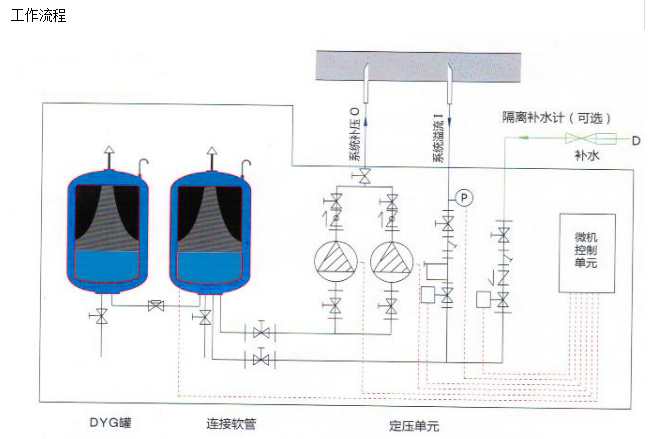

工作流程

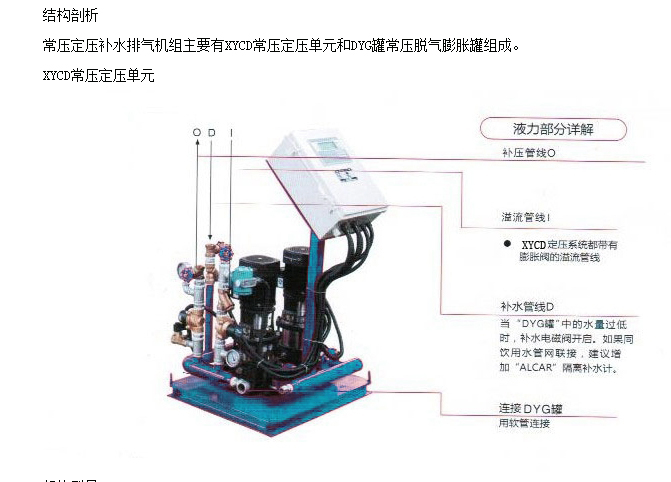

結構剖析
常壓定壓補水排氣機組主要有XYCD常壓定壓單元和DYG罐常壓脫氣膨脹罐組成。
XYCD常壓定壓單元
常壓定壓單元型號規格
|
型號 |
定壓值 Bar |
電機功率 KW |
尺寸 |
連接（內絲） |
重量 KG |
|||||
|
H mm |
W mm |
L mm |
O |
I |
D |
DYG |
||||
|
單泵系統 |
||||||||||
|
XYCD1-1/25 |
≤2.5 |
0.55 |
680 |
550 |
600 |
1’’ |
1’’ |
1/2’’ |
2*1’’ |
25 |
|
XYCD1-1/60 |
2.0≤4.8 |
0.75 |
680 |
550 |
600 |
1’’ |
1’’ |
1/2’’ |
2*1’’ |
29 |
|
XYCD1-1/75 |
4.0≤6.5 |
1.1 |
750 |
550 |
600 |
1’’ |
1’’ |
1/2’’ |
2*1’’ |
36 |
|
XYCD1-1/95 |
6.0≤8.0 |
1.1 |
800 |
550 |
600 |
1’’ |
1’’ |
1/2’’ |
2*1’’ |
36 |
|
XYCD1-1/110 |
7.0≤11.0 |
1.5 |
1000 |
550 |
600 |
1’’ |
1’’ |
1/2’’ |
2*1’’ |
42 |
|
XYCD1-1/140 |
9.0≤14.0 |
2.2 |
1000 |
550 |
600 |
1’’ |
1’’ |
1/2’’ |
2*1’’ |
49 |
|
雙泵系統 |
||||||||||
|
XYCD1-2/25 |
≤2.5 |
1.1 |
680 |
650 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
52 |
|
XYCD1-2/60 |
2.0≤4.8 |
1.5 |
680 |
650 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
58 |
|
XYCD1-2/75 |
4.0≤6.5 |
2.2 |
750 |
650 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
72 |
|
XYCD1-2/95 |
6.0≤8.0 |
2.2 |
800 |
650 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
72 |
|
XYCD1-2/110 |
7.0≤11.0 |
3.0 |
1000 |
650 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
85 |
|
XYCD1-2/140 |
9.0≤14.0 |
4.4 |
1000 |
650 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
98 |
|
XYCD2-2/25 |
≤2.5 |
1.1 |
1600 |
950 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
70 |
|
XYCD2-2/60 |
2.0≤4.8 |
1.5 |
1600 |
950 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
75 |
|
XYCD2-2/75 |
4.0≤6.5 |
2.2 |
1600 |
950 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
90 |
|
XYCD2-2/95 |
6.0≤8.0 |
2.2 |
1600 |
950 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
90 |
|
XYCD2-2/110 |
7.0≤11.0 |
3.0 |
1600 |
950 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
100 |
|
XYCD2-2/140 |
9.0≤14.0 |
4.4 |
1600 |
950 |
690 |
11/4’’ |
11/4’’ |
1/2’’ |
2*11/4’’ |
120 |
常壓脫氣膨脹罐
常壓脫氣膨脹罐是定壓排氣補水機組（常壓型、真空型和軟水真空型）的重要組成單元。由于常壓脫氣膨脹罐與大氣相通，而常壓脫氣膨脹罐中氣體溶解度遠小于系統中的氣體溶解度，因此，當循環水流經常壓脫氣膨脹罐時，能自動析出水中的氣體，經自動排氣閥排出，同時，常壓脫氣膨脹罐還是用來存儲和調節系統膨脹容積的裝置。
膨脹罐功能及特點
1.常壓排氣--能夠大量脫除循環系統水中的游離氣體和溶解氣體。
2.膨脹水存儲--能夠?qū)ο到y(tǒng)的膨脹罐進行存儲，便于對系統的膨脹水及其能量進行再次利用。
3.罐體內部帶有氣泡破除裝置，可有效脫除系統水中的氣體。
4.在封閉的系統中，自動析除系統中的氣體。
5.罐體采用環氧樹脂噴涂和金屬烤漆工藝，具有高抗腐蝕性，美觀大方。
6.能夠?qū)ο到y(tǒng)的膨脹水進行調節和存儲。
DYG常壓脫氣膨脹罐規格型號
機組特點
設備可置于系統中的任何一個角落，他都能保證出色的去除氣體。
析除管內氣體，可解決系統氣阻、噪音、磨損、汽蝕、降低傳熱效率等一系列問題，減少維修維護，延長設備壽命，有效降低運行成本。
設備定壓，可達±0.2bar。
具有隔離補水功能，帶壓補水，不會出現補水水壓不穩造成的系統壓力過高的現象。
軟水型機組可帶軟水補水功能，無需外加水質處理設備。
技術參數
1. 操作壓力：16bar 6.瞬間溫度：120℃
2. 使用介質溫度：0-90℃ 7.工作環境溫度：0-45℃
3. 設備工作噪聲：50-60dB 8.設備防護等級：IP54
4. 工作電源電壓：220V/380V 9.工作環境濕度：＜95% 無凝露
5. 震動沖擊：≤5m/s² 10.工作海拔：＜1000M
應用領域
機組也適用于含二醇高達50%系統。
具有微機特性的控制系統，能夠全自動運行，實現數據采集和樓宇通訊。
